一．自清潔濁度傳感器工作原理
自清潔濁度傳感器通過測量光的散射來判斷液體中顆粒的濃度。它使用一個光源照射到液體中,然后測量光在不同角度上的散射光強度。本傳感器采用90°角散射光法，線性處理采集值，并經過溫度補償算法，輸出濁度值。
二．自清潔濁度傳感器技術參數
| 測量原理 | 散射光法（可選自清潔） |
| 量程范圍 | 0～40NTU 0～1000NTU 0～3000NTU |
| 分辯率 | 0.1NTU |
| 精度 | ±1%，±0.3℃ |
| 溫度補償 | 自動溫度補償 |
| 輸出方式 | RS-485（Modbus/RTU） |
| 存儲溫度 | -5-+65℃ |
| 工作環境 | 0～50℃，≤0.2MPa |
| 安裝方式 | 浸入式安裝，3/4NPT安裝螺紋 |
| 線纜長度 | 5m |
| 功耗 | 12V供電：清潔刷不工作時，產品功耗約0.5W，清潔刷工作時，產品功耗約1.5W |
| 供電 | DC：12V-24V |
| 防護等級 | IP68 |
| 校準方式 | 兩點校準 |
| 外殼材質 | ABS+金屬 |
三．自清潔濁度傳感器尺寸/安裝

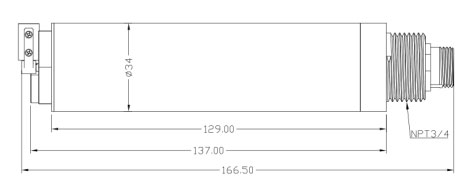

1.自清潔濁度傳感器尺寸圖
2.接線圖
線纜為4芯屏蔽線：
紅色—電源線 藍/黑色—地線 綠色—485B黃色—485A
生產批次不同，線纜顏色略有差異，具體參照線纜絲印。

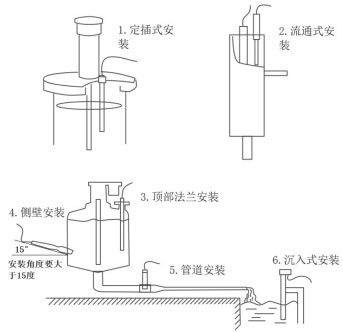

3.自清潔濁度傳感器安裝
四．自清潔濁度傳感器維護和保養
傳感器維護:
如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。
注意：
避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。
